برد کنترل دما


(دیدگاه کاربر 33)

39,500 تومان

نمایش و کنترل دما از منفی 50 تا 110 درجه سانتیگراد با دقت یک دهم درجه سانتیگراد

توضیحات محصول

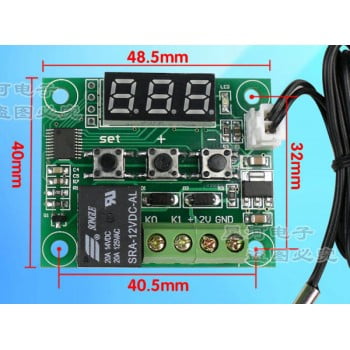

ترموستات کنترل دما مدل XH-W1209

این برد یک ترموستات دیجیتال میباشد و میتوان از آن برای کنترل دمای انواع دستگاه جوجه کشی، محیط اطراف و… استفاده کرد.

– نمایش و کنترل دما از منفی 50 تا 110 درجه سانتیگراد

– نمایش و کنترل دما با دقت یک دهم درجه سانتیگراد

– دارای سنسور ضد آب (قابل استفاده برای کنترل دمای آب)

– قابلیت انتخاب حالت گرمایشی و سرمایشی برای کنترل وسایل سرمازا و گرمازا

– قابلیت کالیبراسیون

تغذیه 12 ولت DC

جهت تهیه کیس مخصوص کلیک کنید.

راهنمای سیم کشی:

برد کنترل دمابرد کنترل دما



XH-W1209

راهنمای تنظیمات:

جهت تنظیم مقدار دما کلید set را یکبار فشار داده تا مقدار دما به صورت چشمکزن به نمایش درآید. اکنون میتوانید با کلیدهای +  و – مقدار دما را تنظیم کنید سپس با فشار کلید set دمای تنظیمی در حافظه ذخیره خواهد شد. ( به عنوان مثال برای دستگاه جوجه کشی روی 37.5  تنظیم شود)

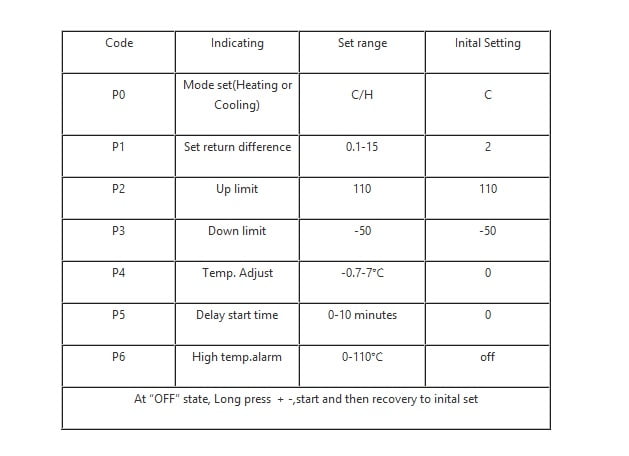

جهت ورود به منوی تنظیمات کلید set  را به مدت 3 ثانیه فشار داده و نگه دارید. منو شامل 7 گزینه به نامهای p0 تا p6 میباشد.

P0 مربوط به انتخاب حالت گرمایشی و سرمایشی میباشد. اگر روی H باشد به صورت گرمایشی (مناسب دستگاه جوجه کشی) و اگر روی C تنظیم شود به صورت سرمایشی عمل خواهد کرد.

P1 مربوط به حساسیت غیرفعال شدن رله میباشد. مثلا اگر دما روی 35 و گزینه P0 روی H و گزینه P1 روی 2 تنظیم شود زمانی که دما به 35 درجه برسد رله فعال شده و زمانی که دما به 37 برسد رله غیرفعال خواهد شد. مقدار 0.2 مناسب دستگاه جوجه کشی میباشد.

P2 مربوط به اعمال محدودیت برای بالاترین حد دمای تنظیمی میباشد. این گزینه معمولا روی 110 تنظیم میشود.

P3 مربوط به اعمال محدودیت برای کمترین حد دمای تنظیمی میباشد. این گزینه معمولا روی 50 –  تنظیم میشود.

P4 مربوط به کالیبره کردن یا رفع خطای احتمالی سنسور میباشد.

P5 مربوط به تاخیر در وصل رله میباشد. این گزینه از 1 تا 10 دقیقه قابل تنظیم میباشد.

P6 مربوط به اخطار دمای بیش از حد میباشد. جهت فعال کردن، این گزینه را روی ON تنظیم کرده و کلید set را فشار داده سپس دمای مورد نظر را اعمال کنید. مثلا اگر روی 40 درجه تنظیم شود زمانی که دمای محیط بیشتر از 40 شود نمایشگر دما را نشان نداده و بصورت — درخواهد آمد.

اطلاعات تکمیلی

وزن100 g

33 دیدگاه برای برد کنترل دما

  1. مهدی

    سلام
    من یه قفس 1.5*1 متری به ارتفاع 2 متر برای عروس هلندی داخل حیاط ساختم، این فاکتورها برام مهمه
    کنترل دما، کم و زیاد کردن نور لامپ، ایجاد سرمایش و گرمایش که سریع بشه تغییرش داد
    آیا می‌تونه این ابعاد رو گرم کنه؟
    میدونید هیتر مناسب این فضا چی باید و ازکجا باید بگیرم؟

    • Habak

      با سلام. اگر کم و زیاد کردن نور لامپ به صورت تدریجی و اتوماتیک مد نظر شماست، چنین دستگاهی الان موجود نیست. تغییر دادن دمای داخل قفس هم بستگی به دمای محیط اطراف و نحوه عایق بندی قفس و میزان تهویه قفس داره. بنده این برد رو برای کار شما پیشنهاد نمیکنم. جهت کنترل بهتر دما از برد hc96 و یا A958 استفاده کنید.

  2. امید مساعد

    سلام
    با تنظیم p1 روی نیم 0.5
    دمای تنظیم شده اگه 37 باشه
    وقتی که دما به 37.5 برشه رله قطع میشه
    و وقتی به 36.5 برسه دوباره رله وصل میشه
    اما بعد چند ساعت رله درست بعد از رسیدن دما به 37.5 قطع شد ولی به جای اینکه روی دمای 36.5 دوباره رله وصل بشه نشد و به جاش روش دمای تنظیم شده یعنی 37 روشن شد و همش داره همینطوری کار میکنه
    مشکلش چیه؟

    • Habak

      سلام. وقتی p1 روی 0.5 تنظیم شده باشه یعنی اینکه اختلاف دمای بین قطع و وصل رله 0.5 درجه هست.

  3. امیرحسن

    سلام من این محصول رو خریدم یه اداپتور 12 ولت وصل کردم صفحه اش روشن شده سالمه ولی لامپ روشن نمیکنه همه چی شم امتحان کردم درست ام وصل شده میشه راهنمایی کنید

    • Habak

      سلام.
      اگر برد سالم هست و LED کنار نمایشگر روشن میشه یعنی اینکه خروجی وصل هست و باید سیمکشی و مصرف کننده رو چک کنید و اگر LED روشن نمیشه مشکل از تنظیمات هست.
      موفق باشید.

  4. محمد

    سلامp3رو منفی ۴۵ هست مشکل ایا مشکل ایجاد میکنه؟

    • Habak

      سلام. خیر مشکلی ایجاد نمیکنه

  5. سلیمان

    سلام وقتتون بخیر
    من این برد رو تهیه کردم ولی اول کار که تغذیا ۱۲ ولت وصل کردم صفحه نمایش یه لحضه روشن شد و دیگه روشن نشد.بعد به یه سویچینگ ۱۲ ولت دیسی ۳ امپر امتحان کردم بازم روشن نشد جای منفی مثب رو هم عوض کردم اولین مقاومت ۱۰۰ اهمش سوخت
    از بازار یه مقاومت نقریبا اجری تهیه و لحیم کاری کردم ۱۲ ولت که وصل میکنم خیلش شدید داغ میکنه.سوالم اینه مشکل از برد هست یا تغذیه
    باتشکر از ادمین

    • Habak

      با سلام
      اون یک مقاومت 10 اهم هست و به عنوان یک فیوز عمل میکنه و باید مقاومت مشابه خودش رو به جاش لحیم کنید. نظری در مورد اینکه مشکل از برد هست یا منبع تغذیه ندارم و باید یک تعمیرکار الکترونیک اونها رو از نزدیک بررسی بکنه
      موفق باشید.

  6. ابوالفضل

    سلام من این محصول رو از شهر خودمون خریدم وقتی همه تنظیمات رو درست انجام میدم چراغ ال ای دی که پیش صفحه نمایشگر هست روشن میشه اما چراغ ۲۲۰ وات روشن نمیشه مشکل از چیه؟؟؟؟من همه تنظیمات رو درست طبق دستور انجام دادم اما روشن نمیشه؟؟؟؟

    میشه بگید از p0تاp6 برای دستگاه جوجه کشی رو چه اعدادی باشن

    لطفا اگ میتونید ایمیل کنید ممنون از سایت خوبتون

    • Habak

      تلفنی پاسخ داده شد.

  7. احد

    سلام خسته نباشید این مدل بردی رو موجودی دارین؟

    • Habak

      سلام. سلامت باشید. موجود نیست. میتوانید از مدل tm1 استفاده کنید.

  8. میثم

    سلام من دما رو روی ۳۷ تنظیم کردم با ۳. امپر دقت.
    الان دستگاه روی ۳۷.۳ قطع میکنه و به ۳۷ میرسه دوباره وصل میکنه دقیقا برعکس اون چیزی که میخوام هستش.
    من میخوام به ۳۷ رسید قطع کنه و به ۳۶.۷ رسید وصل کنه.

    • Habak

      سلام. دما رو روی 36.7 تنظیم کنید.

  9. رضا

    سلام
    این محصول رو می خواستم
    موجود دارید ؟
    یا اگر موجود ندارید محصول دیگه ای رو معرفی کنید .
    برای دستگاه جوجه کشی می خوام

  10. Akbar

    سلام
    آداپتور ۱۲ ولت چند آمپر مصرف میکنه؟
    آیا آمپر بودنش‌مهمه؟

    • Habak

      سلام
      مصرفش در حدود 50 میلی آمپر هست

  11. حسین (مالک تایید شده)

    با سلام ببخشین ی سوال داشتم…
    من ی اداپتور ۱۲ ولتی دارم که مثبت منفیش مشخص نیس….آیا میشه همچین اداپتوری وصل کرد.

    • Habak

      سلام
      قطبها رو بوسیله ولتمتر یا led میشه مشخص کرد یا اینکه سیمها رو به برد وصل کنید اگه روشن نشد باید برعکس بشن

  12. حسین (مالک تایید شده)

    سلام و وقت بخیر
    یعنی این محصول دیگه موجود نمیشه یا خیلی طول میکشه که ب ایران بیاد از این محصول.. مشکل نبود این محصول در ایران چیه؟

    • Habak

      سلام وقت بخیر
      زمان موجودی کالاها مشخص نیست

  13. سجاد ابراهیمی

    سلام من این برد رو تهیه کردم و ازش راضی ام میخواستم بدونم میشه با کنتاکتور یه چیزی مثل این ساخت برای کنترل دمای دستگاه جوجه کشی میتونید کمکم کنید باید نقش اش رو از کجا تهیه کنم برق خونمون تک فاز است

    • admin

      سلام
      با شماره 09169444171 تماس بگیرید تا بهتر بتونم راهنماییتون کنم.

  14. محمد

    سلام میشه همون جایی که لامپ وصل میشه فن هم وصل کنم که جفتشون با هم استارت کنن؟

    • admin

      سلام
      بله مشکلی نداره

  15. مهدی

    سلام من این محصول استفاده میکنم ب نظر ی خطاهایی داره مثلا دما تو29.9 به۳۰.۲ میپره یا ۱۹.۹ به ۲۰.۲ میپره یعنی ۰.۳ میپره جلو در اصل باید ۰.۱ بره
    آیا مشکل ایجاد میکنه؟

    • admin

      سلام
      اگر همیشه به این شکل نیست طبیعی بوده و میتونید استفاده کنید.

  16. artin

    سلام پس این محصول چطوری سفارش داده میشه؟

    • admin

      سلام
      در حال حاضر موجود نیست. تا 2-3 روز آینده موجود میشه

  17. رضا

    با سلام
    عمر مفید این دستگاه چقدره؟

    • admin

      با سلام
      چیزی در این مورد از طرف تولید کننده ذکر نشده.

  18. حسین (مالک تایید شده)

    ادمین جان میشه از این محصول بزارین ؟

    • admin

      4 – 5 روز دیگه موجود میشه

  19. حسین (مالک تایید شده)

    سلام ادمین جان….
    من دماشو کالبیره نکردم آیا مشکل ایجاد میکنه؟

    • admin

      سلام
      معمولا دمایی که نمایش میده دقیق هست و نیازی به کالیبره نداره.

  20. امیر خادم

    سلام ادمین جان……میشه سیم دماسنج را عوض کرد یا نمیشه

    • admin

      سلام
      از روی خود سنسور امکانش نیست ولی از بین مسیر میشه عوض کرد. بعد از این کار باید سنسور رو کالیبره کنید.

  21. امیر خادم

    سلام و وقت بخیر آقای ادمین محترم
    p5 رو میشه بیشتر توضیح بدین
    برای جوجه کشی کدوم دقیقه مناسب است

    • admin

      سلام
      برای دستگاه جوجه کشی باید p0 روی H و p1 روی 0.2 تنظیم بشه. بقیه گزینه ها رو طبق جدول روی پیش فرض خودشون تنظیم کنید یعنی p5 روی 0 باید باشه.
      موفق باشید

  22. حسین (مالک تایید شده)

    سلام ادمین جان ببخشین دوباره مزاحمتون میشم لامپ ۲۲۰ ولتمون روشن نمیشع…نظر شما چیه؟

    • admin

      سلام
      دلایل مختلفی میتونه داشته باشه. با شماره 09169444171 تماس بگیرید تا بهتر بتونم راهنماییتون کنم.

  23. حسین (مالک تایید شده)

    یعنی میگین p2 وp3 رم بین ۳۷ و ۳۸ قرار بدیم؟

    • admin

      سلام
      نه نیازی به تغییر ندارن. p2 روی 110 و p3 روی 50- باشه

  24. حسین (مالک تایید شده)

    سلام ادمین جان وقتتون بخیر….ادمین جان میشه دما رو تو ۳۷.۵ درجه تنظیم کرد مثلا با بالا رفتن دما لامپ خاموش بشه و با پایین اومدن دما لامپ روشن بشه؟
    راستی با دماسنج سالم دستگاهمون رو کالبیرش کنیم؟
    اگه لطف کنین یکم در مورد کالبیره کردن دستگاه توضیح بدین…….

    • admin

      با سلام
      تشکر وقت شما هم بخیر
      بله مشکلی نداره دما رو میتونید بین منفی 50 تا 110 درجه تنظیم کنید
      قابلیت کالیبره شدن هم داره. گزینه p4 مربوط به کالیبره کردن هست

  25. امین خادمی

    سلام آموزش کلید های p0تا p6 رو میخواستم واقعا دستگاه کوچیک کم هزینه و پر کاربردی هست مرسی

    • admin

      با سلام
      راهنمای تنظیمات در قسمت توضیحات محصول درج شد.
      با تشکر

  26. رضا

    سلام و خسته نباشید.
    من میخواستم از این دستگاه برای کنترل سالن جوجه کشی طوطیم استفاده کنم.
    که مثلا دما از ۳۰ پایین اومد دستگاه المنت و روشن کنه.
    همچین چیزی میشه استفاده کرد و ممنون میشم راهنمایی کنید برای تنظیم؟

    • admin

      سلام سلامت باشید
      از این برد میتونید استفاده کنید ولی برای استفاده از المنتهای پرمصرف باید از کنتاکتور یا رله قدرت استفاده کنید.
      سعی کنید برای محیطهای حساس یک برد اضافه داشته باشید.
      موفق باشید.

  27. محمد

    می خواست بدونم جعبه ای دارد که بتوان برد را درون جعبعه قرار دادیا اینکه میتوان آن را طوری درون دستگاه جوجه کشی نصب کرد که فقط صفحه نمایشگر اعداد و کلید ها مشخص باشد لطفا سریع جواب بدید

    • admin

      جعبه مخصوص نداره ولی خودتون میتونید یکی براش درست کنید.
      میشه داخل دستگاه جوجه کشی نصبش کرد ولی به خاطر رطوبت بالای دستگاه طول عمر برد کم میشه

  28. محمد

    سلام میخواستم بدونم دمای مکان یا محیطیکه کنترل میشه رو نشون میده . مثل دما سنج

    • admin

      سلام. بله دما رو نشون میده

  29. amir

    سلام ببخشید ‘جایی که برای زدن به پریز برق کجاست نباید سیمی را بکشیم وبه دوراهی متصل کنیم? و این دستگاه توانایی اداره دو دستگاه را دارد ?مثلا :بخشی از سیم رو به لامپ متصل میکنیم برای گرما و بخشی از سیم راهم به فن کامپیوتر برای خنک کردن? که کلان ۴ سیم میشود دوتا برای فن ودتا برای لامپ واگر این قابلیت رادار در تصویر جای مشخص شده ای وجود ندارد بی زحمت توضیح کوتاهی بدهید ””ممنون

    • admin

      با سلام
      خود برد باید با آداپتور 12 ولت DC روشن بشه و سیم کشی لامپ یا فن رو دقیقا باید مطابق با عکس انجام بدید.
      امکان کنترل همزمان لامپ و فن در این برد وجود نداره و برای این کار از دوتا برد باید استفاده کنید.
      موفق باشید.

  30. محمد

    سلام یه سوال خیلی خیلی مهم دارم دقیقا سیم لامپ رو باید به چه صورت وصل کرد به برد؟ میشه لطفا تو عکس توضیع بدین ممنون میشم

    • admin

      سلام دوست عزیز
      راهنمای سیم کشی و تنظیمات در توضیحات محصول اضافه شد.

  31. محمد

    خیلی ممنون از این که زود جواب دادین یه سوال دیگه داشتم طریقه نصب این قطعه چگونه است؟ راستی این که هیچ پوشیدگی نداره و خطر برق گرفته گی هم داره

    • admin

      وظیفه هست
      این برد 4 تا ترمینال داره که دوتاش مربوط به تغذیه خود برد هست و باید 12 ولت DC بهش وصل بشه تا خود برد روشن بشه و دوتا ترمینال دیگه هم مربوط به رله هستن که به صورت سری با مصرف کننده (المنت، لامپ، فن و…) بسته میشه و تقریبا هر ولتاژی اعم از 12 یا 220 ولت رو میشه بهش وصل کرد
      در مورد خطر برق گرفتگی هم حق با شماست و اگر از برد برای کنترل کردن مصرف کننده های 220 ولت استفاده کنید حتما باید برد رو در جای مناسب قرار بدید

  32. محمد

    سلام خسته نباشید راستش من یه دستگاه جوجه کشی خانگی درست کردم با لامپ و جعبه میخواستم بدونم این برد دمای گرمای داخل دستگاه رو میتونه کنترول کنه یعنی یه طرف سیم لامپ رو به برد وصل کنم و برد خودش تنظیم کنه یعنی دما از 60 درجه بالا تر نره خودش کنترول میکنه؟ ممنون میشم زود جوابمو بدین

    • admin

      سلام دوست عزیز
      بله این برد مناسب کار شما هست و دما رو طبق تنظیماتی که بهش میدید کنترل میکنه ولی دقت کنید که دمای داخل دستگاه جوجه کشی باید حدود 37.5 درجه باشه و عدد 60 مربوط به رطوبت هست
      موفق باشید

  33. حميد (مالک تایید شده)

    من این برد رو خریداری کردم و خیلی برد تمیز و کوچک و کارایی است ولی در حالت راه اندازی اولیه برای کنترل و روشن کردن وسایل سرما زا در درجه حرارتی که قابل تنظیم با اختلاف 2 درجه سلسیوس برای وصل و قطع قابل استفاده می باشد و بروشوری هم همراه این برد برای تنظیم و کنترل وسایل گرمازا و کاهش فاصله قطع و وصل از 2 سانتی گراد به 1 یا مقادیر کمتررا در ظاهر ندارد یا دارد ومن بلد نیستم خواهشمندم با توجه به توضیحات اولیه ارائه شده مبنی بر – قابلیت انتخاب حالت گرمایشی و سرمایشی برای کنترل وسایل سرمازا و گرمازا و – قابلیت کالیبراسیون
    نحوی انجام ان را اعلام فرمایید یا بروشور و کاتالوگ آن را برایم ایمیل کنید.

    • admin

      با سلام
      کلید set رو به مدت 5 ثانیه نگه دارید تا برد وارد منوی تنظیمات بشه و گزینه p0 نمایش داده بشه و دوباره کلید set رو فشار بدید تا حرف C نمایش داده بشه و بعد با کلیدهای + یا – حرف C رو به H تغییر بدید. با این کار برد روی حالت گرمایشی تنظیم میشه.
      برای دسترسی به سایر تنظیمات وقتی که وارد منوی تنظیمات شدید با کلیدهای + و – بین گزینه های p0 تا p6 تغییر حالت بدید و با فشار کلید set روی هرکدام وارد آن گزینه میشید.
      گزینه p1 مربوط به تنظیم فاصله قطع و وصل رله و گزینه p4 مربوط به کالیبره کردن سنسور میباشد.
      موفق باشید
